Gimnasio Adolfo Pineda
  • Nombre del proyecto: Reforzamiento estructural del Gimnasio Nacional Adolfo Pineda El Salvador
  • Ubicación: San Salvador, El Salvador
  • Empresa: RIJOJIVE S.A. de C.V.
  • Ingeniero: Ricardo Josué Jimenez Velasco
  • Tipos de análisis utilizados:
- Análisis de la fuerza estática equivalente
- Análisis modal espectral
- Análisis estático no lineal (Pushover)
  • Programa utilizado: midas Gen, la solución integrada de diseño para edificios y estructuras generales de MIDAS.
  • Altura: 22.00 m
  • Luz Libre entre vigas (longitud entre apoyos): 105.00 mt.
  • Año de inauguración: 1956





Historia
___________________________________



El Gimnasio fue construido entre los años 1950 y 1956, el diseño estuvo a cargo del arquitecto Rolf Gullmar Ströller4 y construido por el ingeniero Mario Olmedo Baratta.

Fue nombrado en honor al baloncestista José Adolfo "Chorro de Humo" Pineda o “el Gigante de Ébano”, destacado integrante de la selección salvadoreña que logró la medalla de oro en los VIII Juegos Centroamericanos y del Caribe en 1959, juegos que se disputaron en Caracas (Venezuela) en 1959, la cual fue la primera gran gesta para un quinteto salvadoreño.

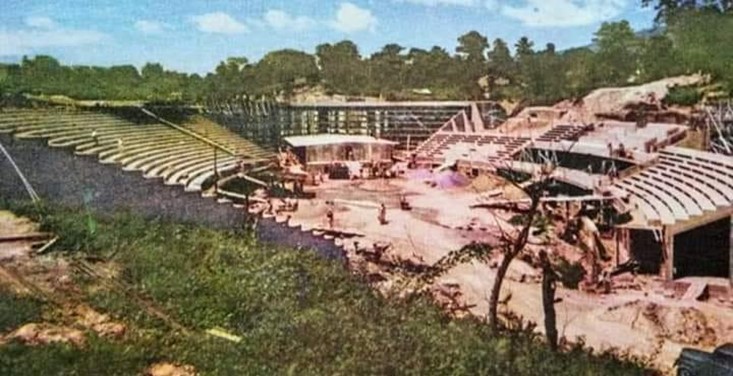

Imágen 1. Historia del EGimnasio



El edificio está ubicado al costado poniente del Parque Cuscatlán y es utilizado también para eventos masivos, tales como conciertos, eventos políticos y eventos infantiles; Fue sede del certamen de Miss Universo en 1975.

El Gimnasio nacional José Adolfo Pineda Tiene capacidad para 9,000 espectadores y en él, han jugado BKB (Big Knockout Boxing) diferentes generaciones de salvadoreños; desde jugadores profesionales, colegiales, hasta jugadores amateur.

Se pretende mejorarlo y actualizarlo para que pueda ser sede de los juegos centroamericanos y del caribe COTECLA 2022.

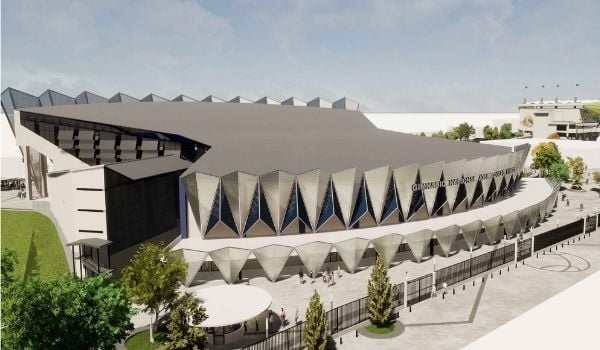

Imágen 1. Gimnasio nacional Adolfo Pineda



Aspectos importantes
___________________________________





El Gimnasio Nacional es una estructura formada por la combinación de marcos de concreto y vigas metálicas de acero estructural.

El Acero es ASTM A-33 y está totalmente empernado.

Durante la inspección estructural se pudo determinar que no posee ni una sola gota de soldadura en su estructura principal de techos.

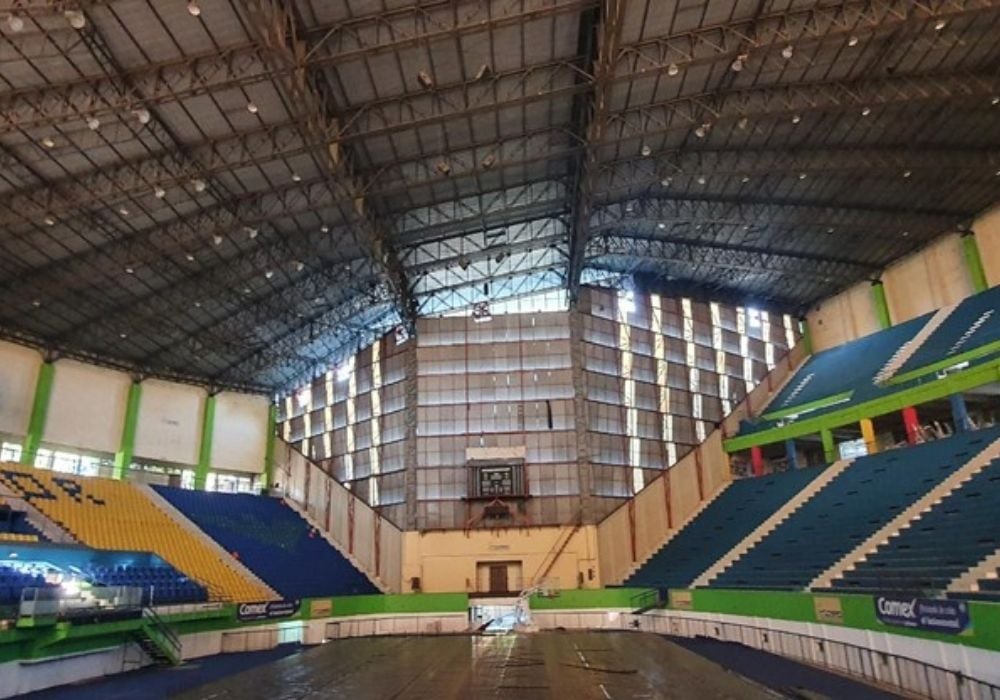

Imágen 3. Estructura del gimnasio

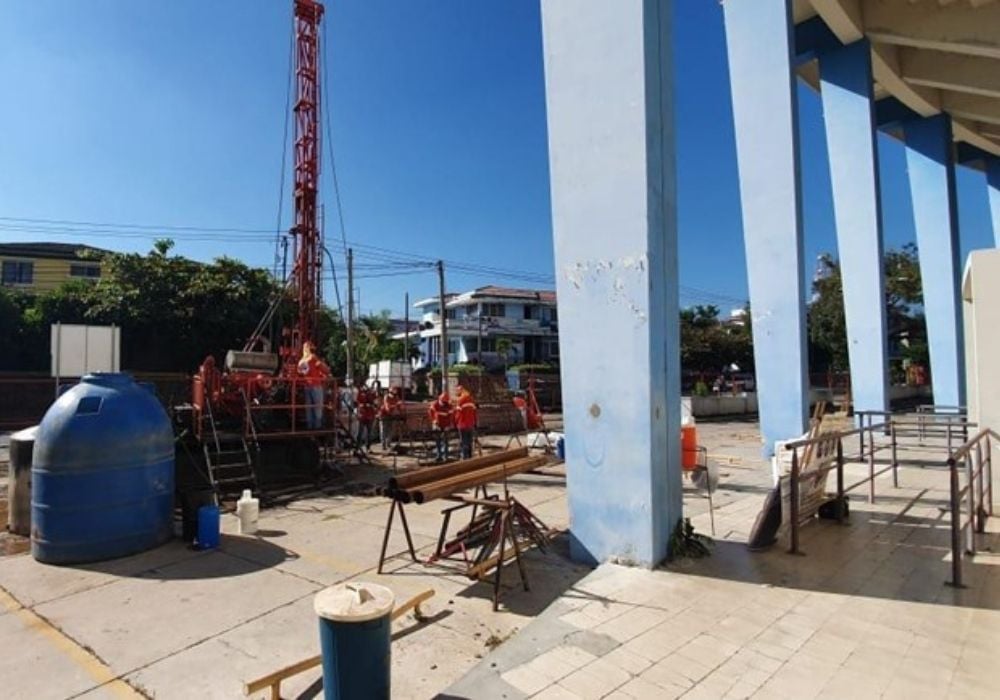

Imágen 4. Columnas rectángulares

Se tienen tres tipos de columnas: columnas rectangulares, columnas metálicas acarteladas y columnas de concreto acarteladas (acartelado =sección variable), encontrándose un peralte menor en el suelo y un peralte mayor en el último piso.

Para investigar las propiedades del suelo y poder utilizar el fenómeno: interaccion suelo-estructura en midas Gen se realizaron exploraciones rotatorias a una profundidad máxima de 25.00 mt.





Para conocer las propiedades mecánicas del concreto y del acero que forman la estructura y, poder generar un modelo matemático en midas Gen se realizaron los siguientes ensayos destructivos y no destructivos:

  • ASTM C823:  Práctica normalizada para la examinación y muestreo de concreto endurecido en construcciones de concreto.
  • ASTM C42: Método normalizado de ensayo de obtención y ensayo de núcleos perforados y vigas aserradas de concreto.
  • ASTM C39: Método de ensayo normalizado para resistencia a la compresión de especímenes cilíndricos de concreto.
  • ASTM C597: Método de ensayo normalizado para velocidad de pulso a través del concreto.
  • BS EN14630 2006: Determinación de la profundidad de carbonatación en concreto endurecido por el método de fenolftaleína.
  • ASTM C805: Método normalizado para el número de rebote en concreto endurecido.
  • Extracción de seis muestras de acero de una viga secundaria en zona de compresión (2 piezas de acero liso de 50cm de largo).
  • Ensayo de tensión al acero según ASTM A370.

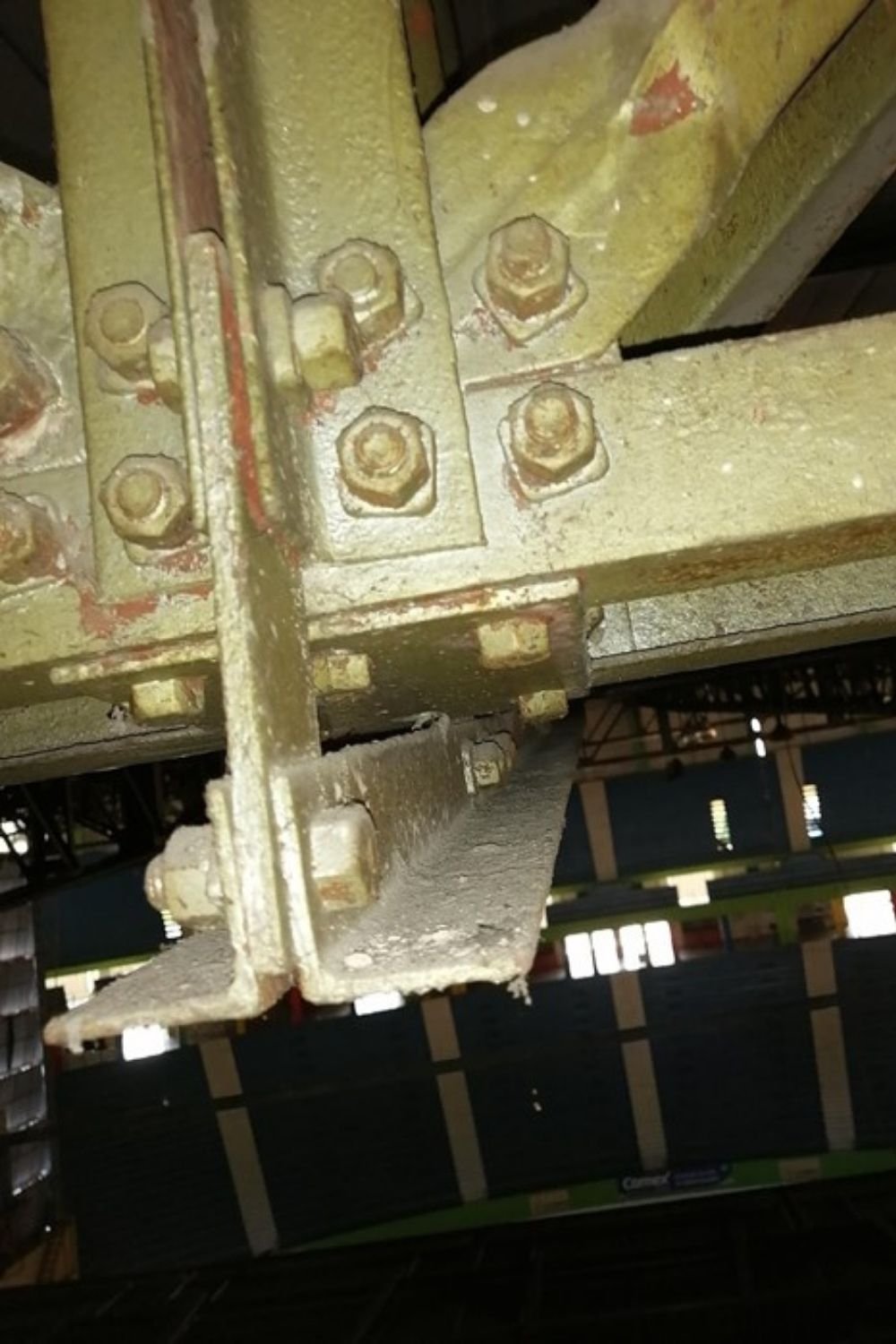

Imágen 5. ensayos destructivos

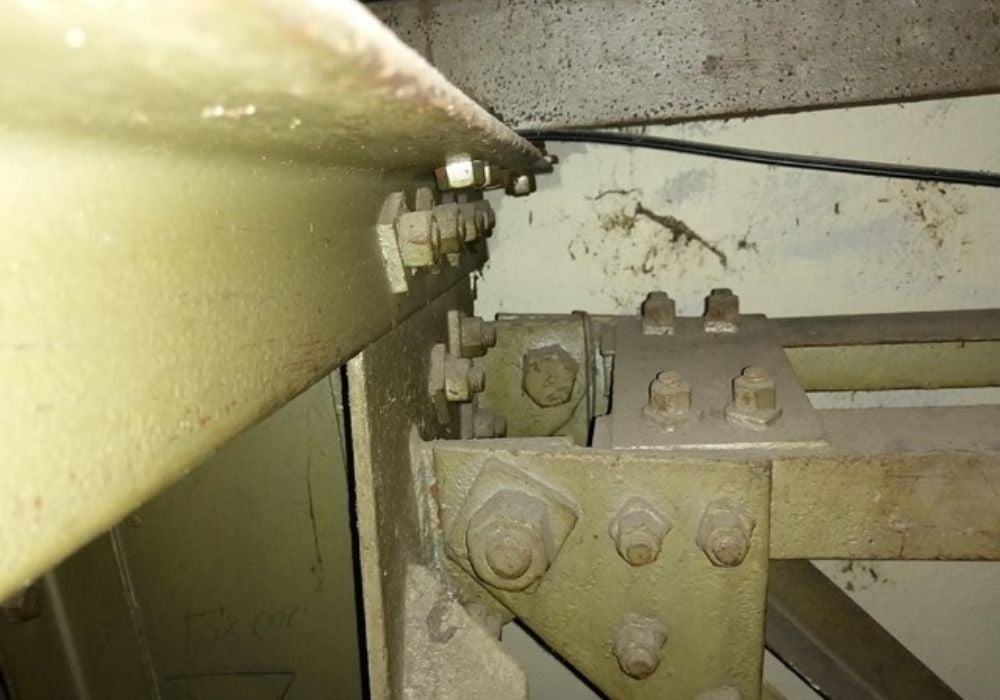

Imágen 6. Reforzamiento estructural



La cantidad de muestras tomadas para el desarrollo de cada ensayo fue la siguiente:



  • Extracción de núcleos: 24 muestras
  • Carbonatación: 24 muestras
  • Ensayo a compresión simple: 24 muestras
  • Martillo de rebote: 40 ensayos
  • Pulso ultrasónico: 84 ensayos
  • Detección de acero: 36 elementos
  • Obtención de muestras de varilla: 6 testigos

El modelo estructural es sumamente cercano a la situación actual de la estructura. Todos los elementos fueron revisados utilizando midas Gen. La estructura metálica cuenta con 17,500 miembros de acero estructural.





El reforzamiento estructural consistió en encamisar las columnas de concreto existentes y también en encamisar la columna metálica existente con tubos HSS los cuales también se encargarán de soportar las nuevas cargas provocadas por los pesos adicionales que serán adosadas a la estructura, entre los cuales podemos mencionar:

  • Pantalla tipo cubo, ubicada al centro de la cancha: w= 15 Ton.
  • Pasarelas de comunicación de 115 ml de longitud entre claros:
    w = 0,20 Ton/mt
  • Marcadores laterales: w = 2.0 Ton/ marcador

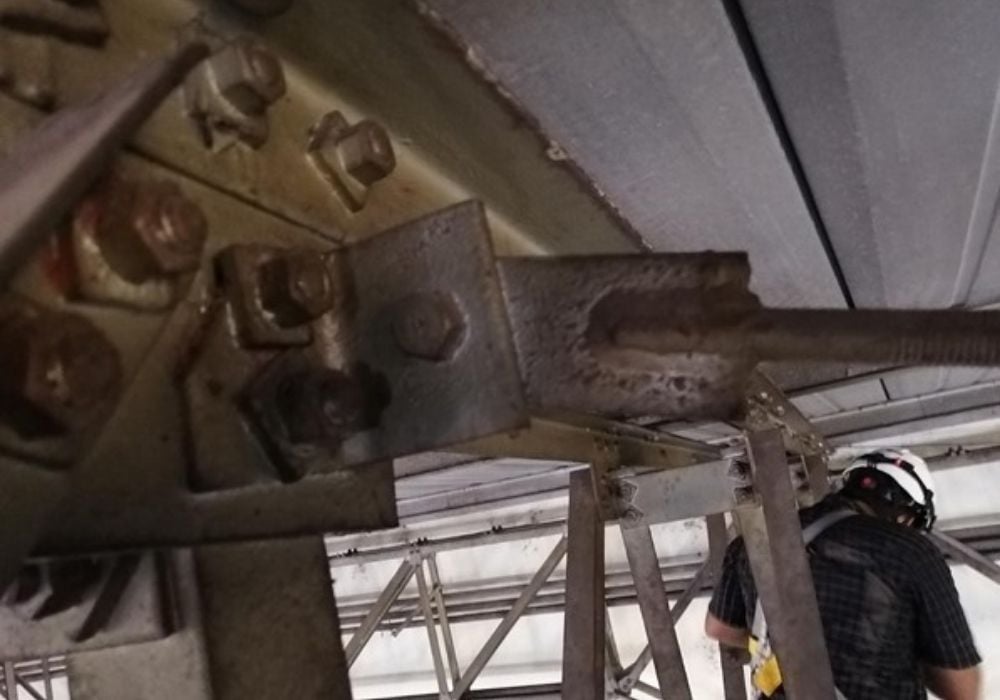

Imágen 7. Aspectos destacados Gimnasio Adolfo







El proyecto en midas Gen
___________________________________



Para conocer las múltiples opciones de análisis y diseño de midas Gen haz clic AQUÍ



midas Gen sin fondo

Para conocer las múltiples opciones de análisis y diseño de midas Gen haz clic AQUÍ

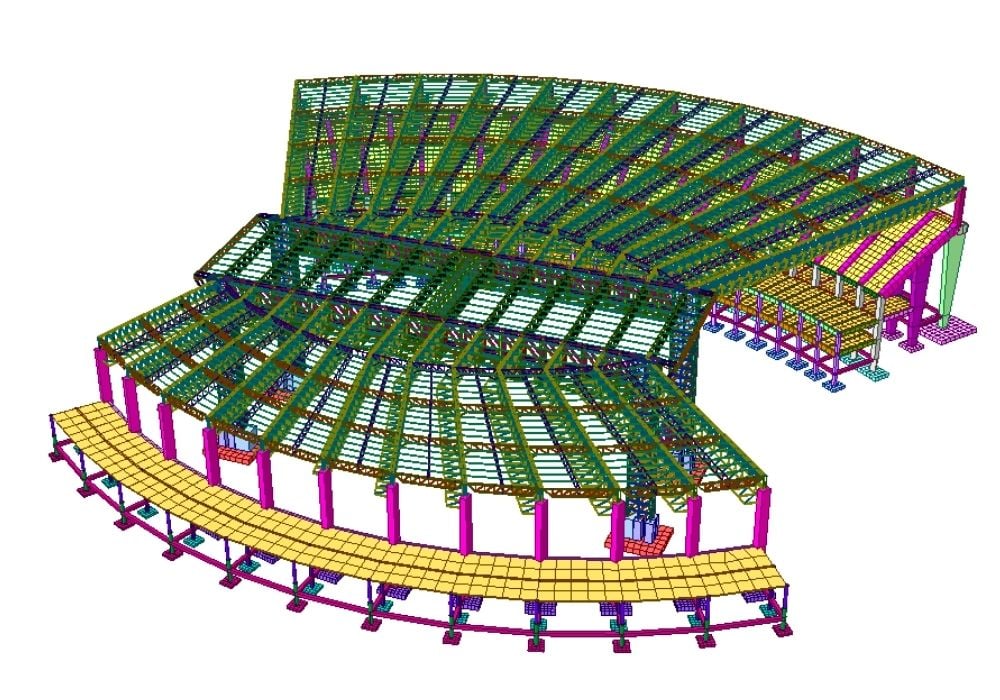

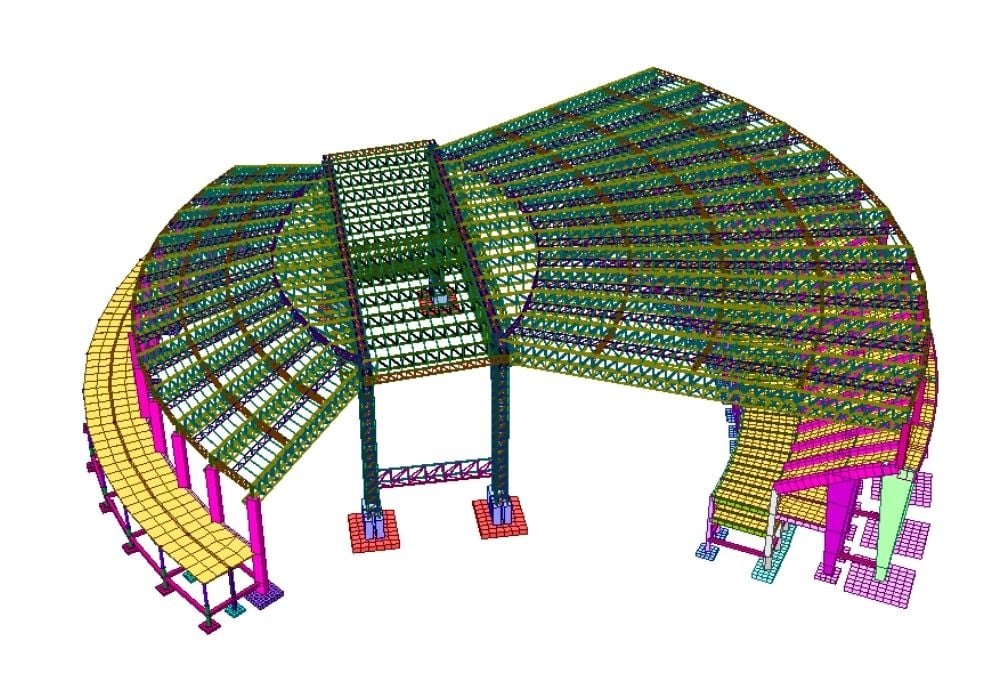

Imágen 8 Vistas Gimnasio Imágen 9. Vistas Gimnasio

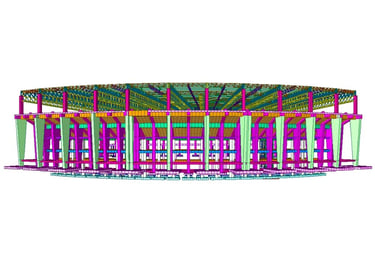

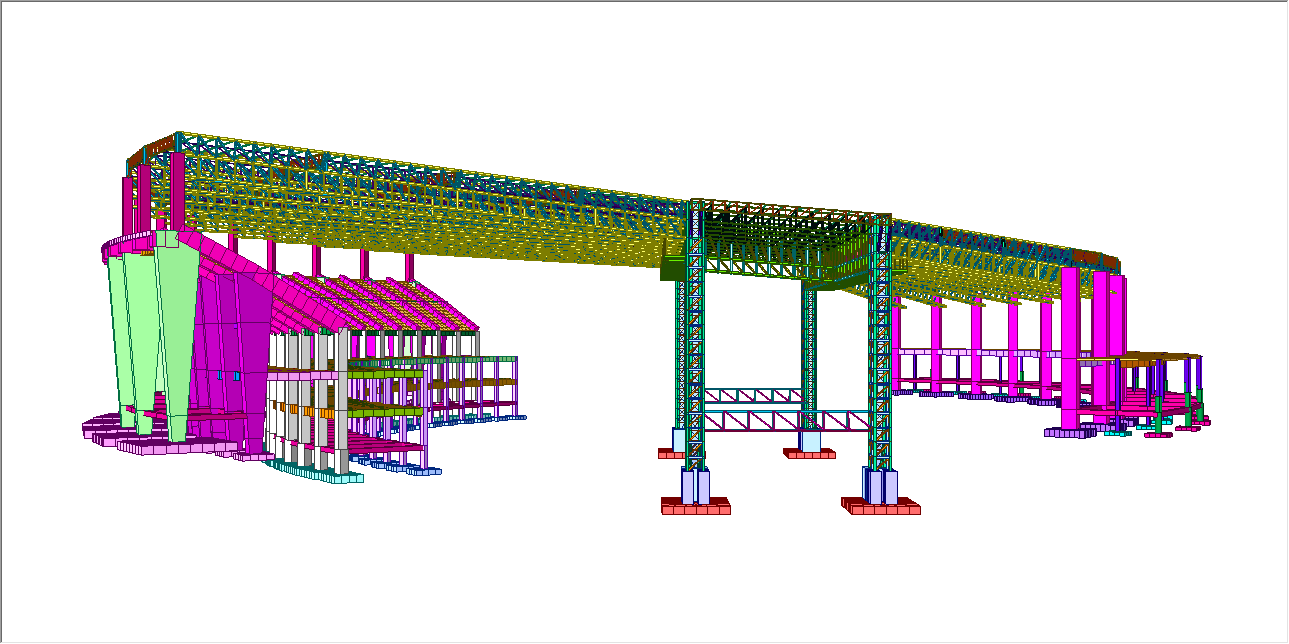

image (21) Imágen 12. Vistas Gimnasio

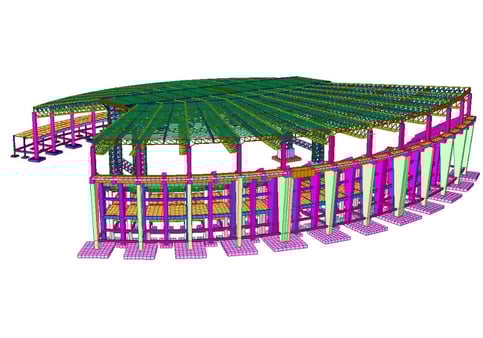

Imágen 11. Vistas Gimnasio
