Ingresar refuerzo en vigas y columnas

Autor:

Rossana Lobo

MSc. en Ingeniería civíl con énfasis en estructuras

Conoce más de Rossana aquí

_________

Actualizado el 25 de Junio del 2021

Tiempo de lectura: 20 minutos

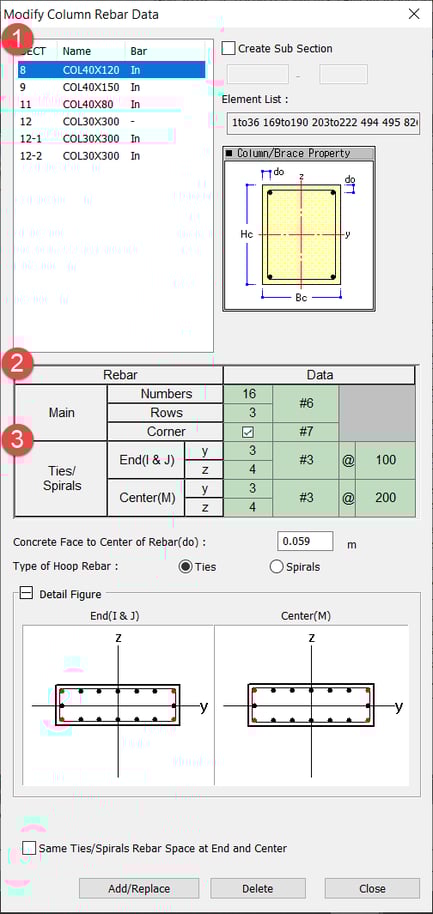

Refuerzo de columnas:

En Design > RC Design > Modify Column Rebar Data:

1. Seleccionar la sección

2. Definir refuerzo longitudinal:

Número total de barras y diámetro.
Número de filas.
Si los refuerzos en las esquinas tienen diámetro diferente o no.

3. Definir refuerzo transversal:

Indicar si son estribos o espirales.
Para las secciones de los extremos (I & J) y del centro (M) indicar:

Y: Número de ramas que resisten el cortante en dirección y.
Z: Número de ramas que resisten el cortante en dirección z.
Diámetro de la barra.
Espaciamiento.

4. Definir distancia d₀ entre la cara del concreto y el centro de la barra longitudinal.

Refuerzo columnas

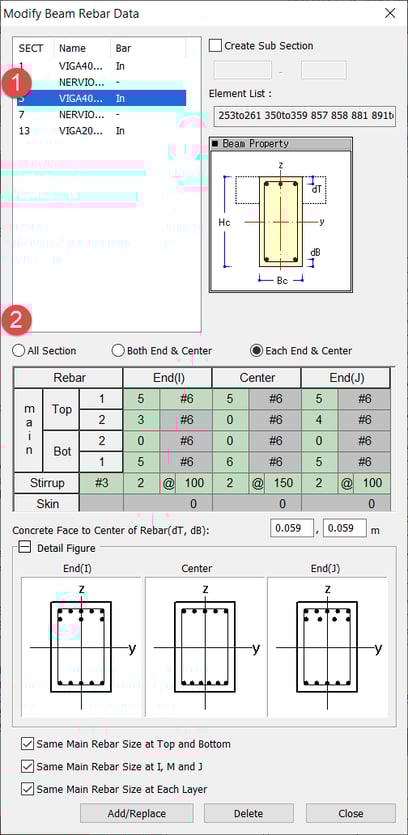

Refuerzo de vigas:

En Design > RC Design > Modify Beam Rebar Data:

1. Seleccionar la sección.

2. Opciones para definir el refuerzo:

All section: Cuando el refuerzo para las secciones I, M y J son iguales.
Both End & Center: Cuando el refuerzo de ambos extremos I&J son iguales.
Each End & Center: Cuando el refuerzo para las secciones I, M y J son diferentes.

3. Definir refuerzo longitudinal: Para el refuerzo superior e inferior indicar el número y diámetro de las barras en la capa 1 y la capa 2.

4. Definir refuerzo transversal: Indicar el diámetro de la barra, número de ramas y espaciamiento.

5. Definir las distancias dT y dB entre la cara del concreto y el centro de la barra longitudinal.

Refuerzo vigas

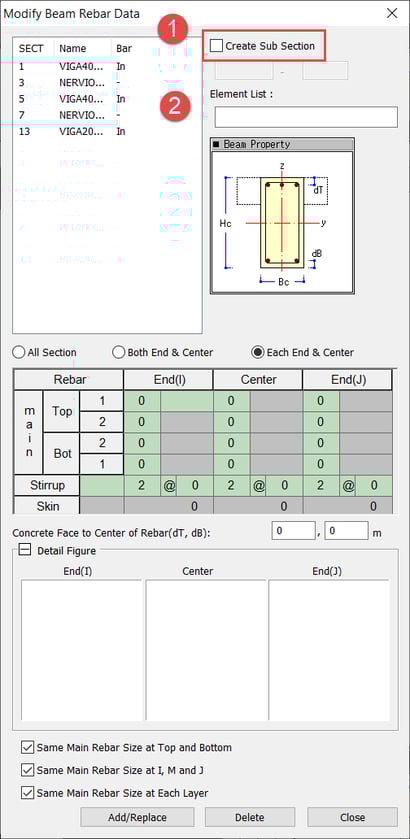

Creación de Sub-Secciones:

La opción “Sub Section” se utiliza en caso de elementos que tengan asignados la misma sección, pero tengan diferentes refuerzos.

Activar la casilla “Sub Section”.
Hacer clic en el recuadro “Element List” y seleccionar en el modelo los elementos correspondientes a esa subsección.

Sub secciones refuerzo En este video se muestra cómo introducir el refuerzo de elementos en concreto (vigas, columnas y muros de corte), con el fin de realizar el chequeo según la norma indicada.
